| 製品コード | F21-IB-101 / -102 / -103 / -201 / -202 / -301 |
|---|---|
| タンクの積載 | 800、1,000または1,200リットルのIBCタンク1基、2基または3基 |
| 防液パン容量 | 機種により120〜1,600リットル |
| 全高 | 20 to 90 cm |
| 材質 | 機種によりLLDPE、HDPEまたは回転成形ポリエチレン |

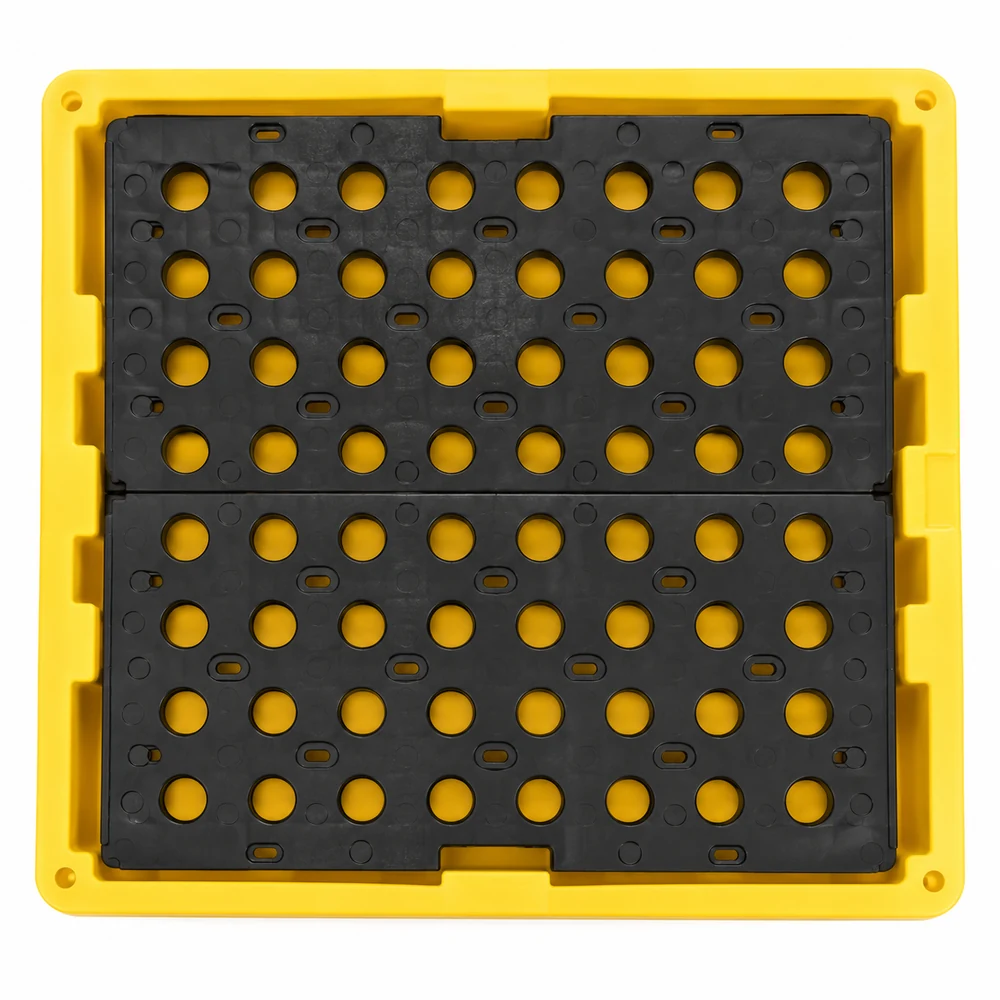

| Grate | 漏れ監視用の穴あきグレーチング。一体成形の立ち上がりを備えたグレーチングなしのオープン仕様あり |
| Entry | 両端にフォークポケット。IBC2基用はフォークリフト・ハンドリフトの4方向差込みに対応 |
| Racking | ラック対応の低床仕様はラック荷重600 kg |
| 連結仕様 | 隔壁継手でパレット間に液体を流通させ防液パン容量を合算。コネクタ1個と隔壁継手2個が付属 |
| その他の積載対応 | 重荷重仕様のオープン型なら1200 × 1100 mmのドラム缶パレットも積載可 |
| Nesting | 標準IBCパレットは空の状態でネスティングでき、返送輸送に有利 |
| リードタイム | 標準的な生産ロットで約1か月、サンプルは7〜15日。見積り時に貴社仕様に照らして確定する。 |
これらはご注文内容、仕向け市場、またはその生産分をカバーする証明書によって変わります。そのため、多くの買い手にとって誤りとなる単一の数値を公表せず、個別にお見積りします。お問い合わせいただければ、お客様の仕様に対応する数値をお渡しします。
ご注文前に： IBCパレットは公称タンクを前提にお見積りしています。ケージ寸法はタンクメーカーごとに異なり、あるメーカーの1,000リットルタンクに合うパレットが、別のメーカーのケージ脚と干渉することがあります。実際に運用されているタンクをお知らせください。
IBCタンク1基、2基、3基用のパレットとデッキ8機種、防液パン容量は120〜1,600リットルです。耐荷重が2つ記載されている場合は静荷重／動荷重を示し、UDLは等分布荷重です。
| 製品写真 | Model | Dimensions | Sump | Load | 質量 |
|---|---|---|---|---|---|

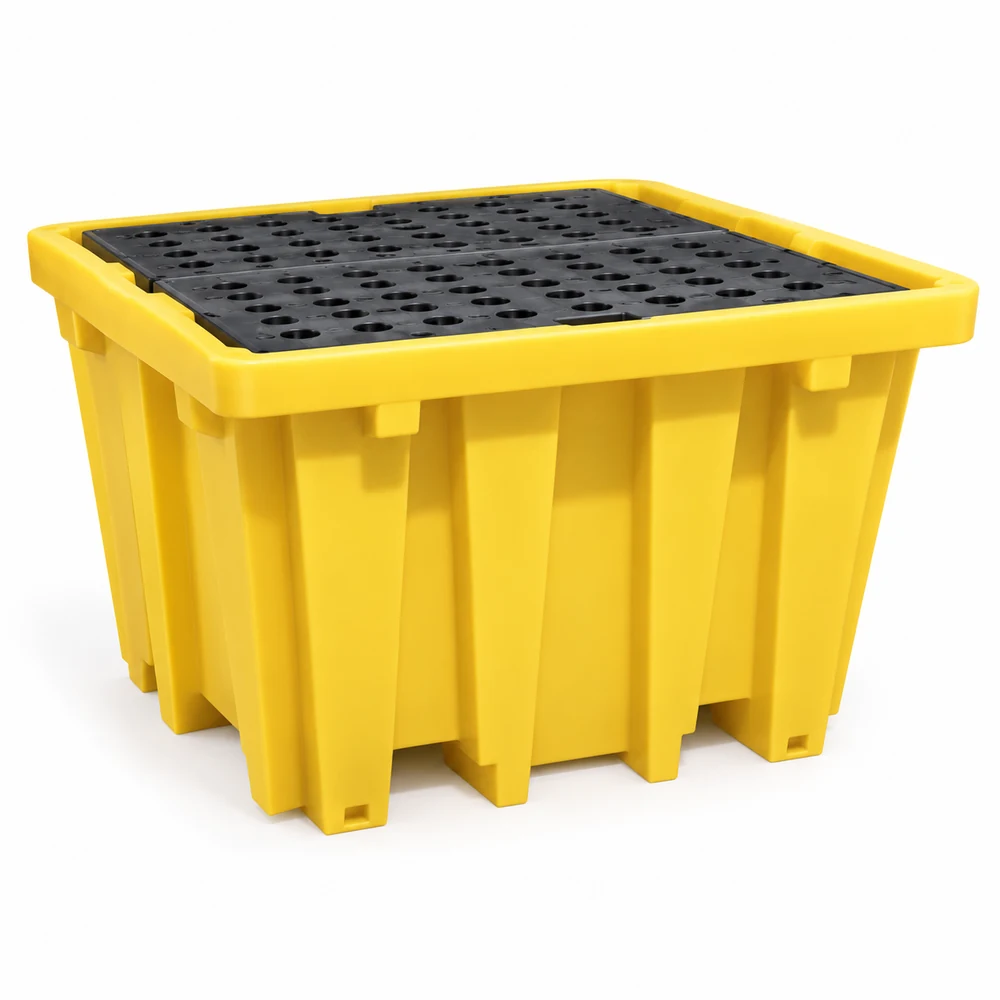

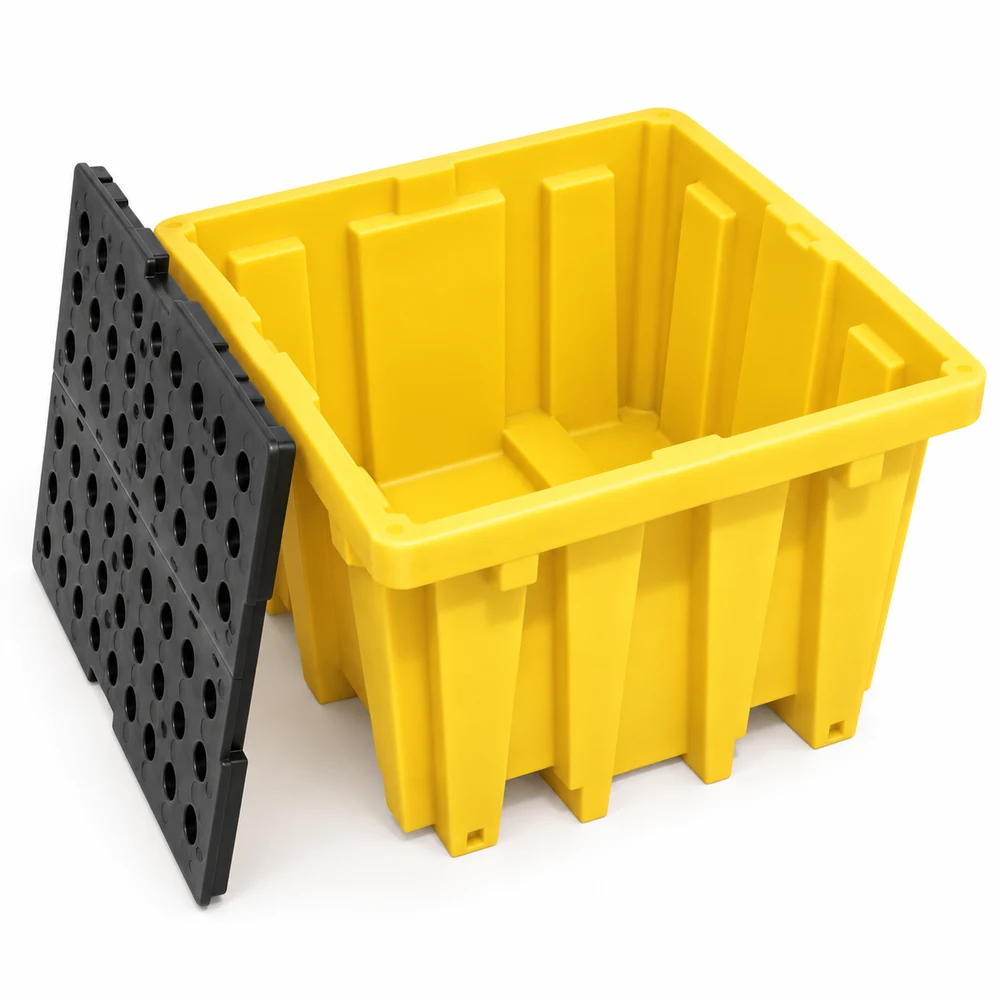

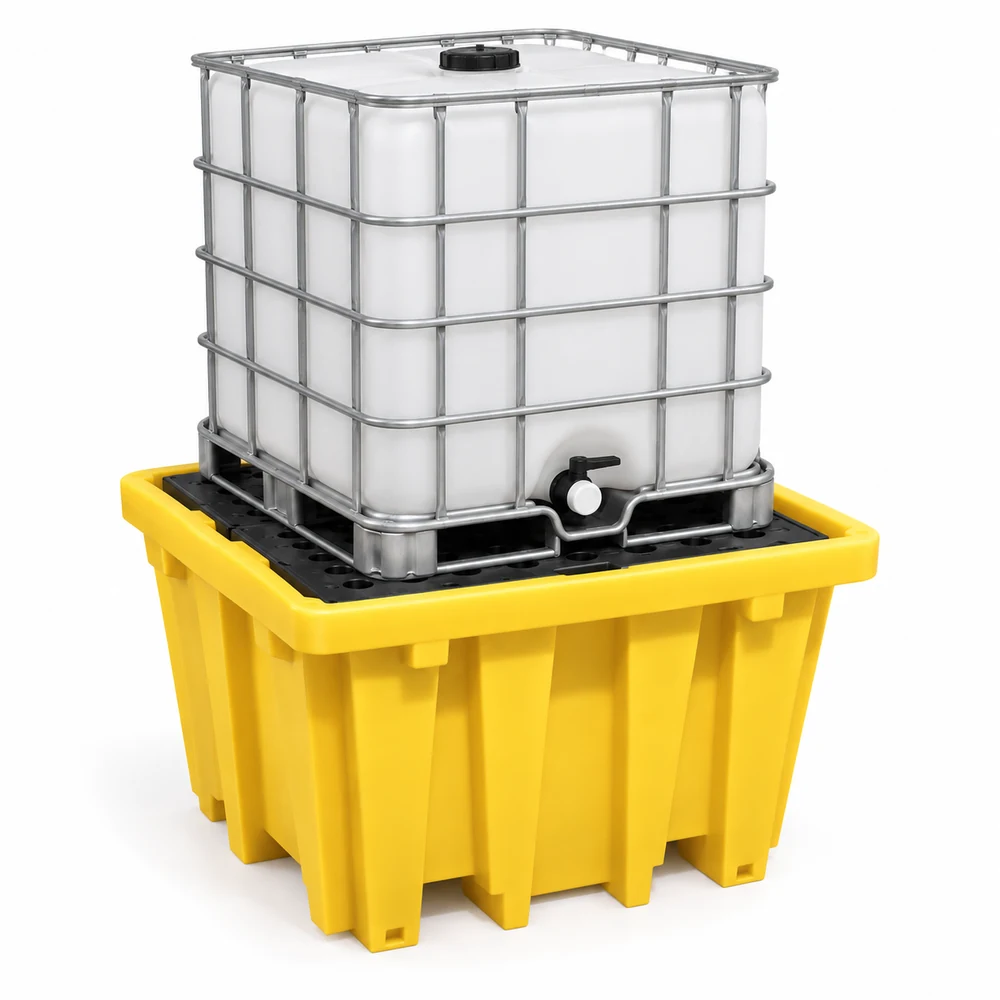

| F21-IB-101 · 標準IBCパレット | 138 × 138 × 90 cm | 1,200 L | UDL 2,000 kg | 71 kg |

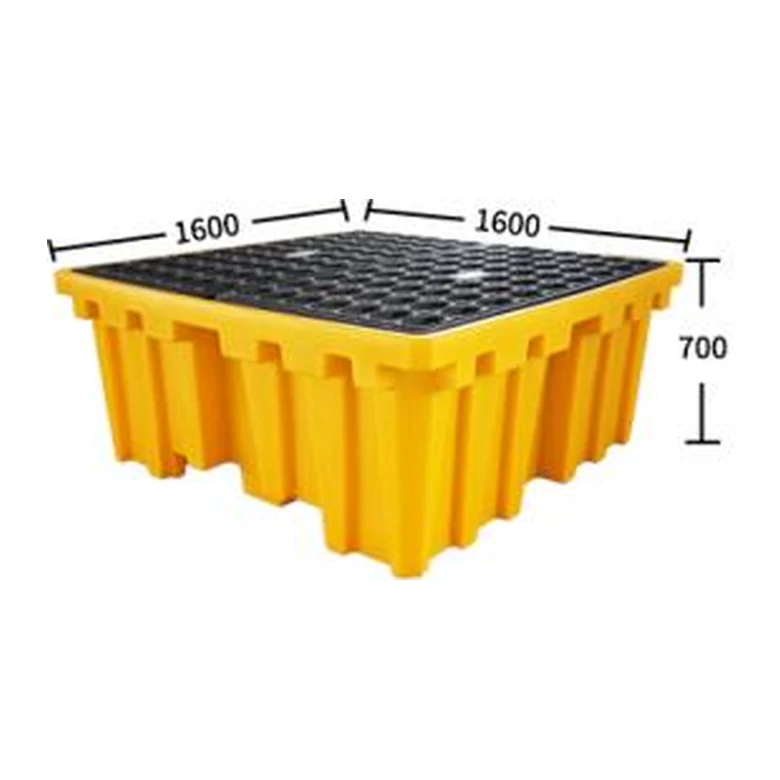

 | F21-IB-102 · 重荷重IBC用、グレーチング付き | 160 × 160 × 70 cm | 1,350 L | 4,000 / 2,000 kg | 91 kg |
| F21-IB-102 · 重荷重IBC用、オープン型 | 165 × 155 × 71.5 cm | 1,100 L | UDL 1,500 kg | 65 kg |

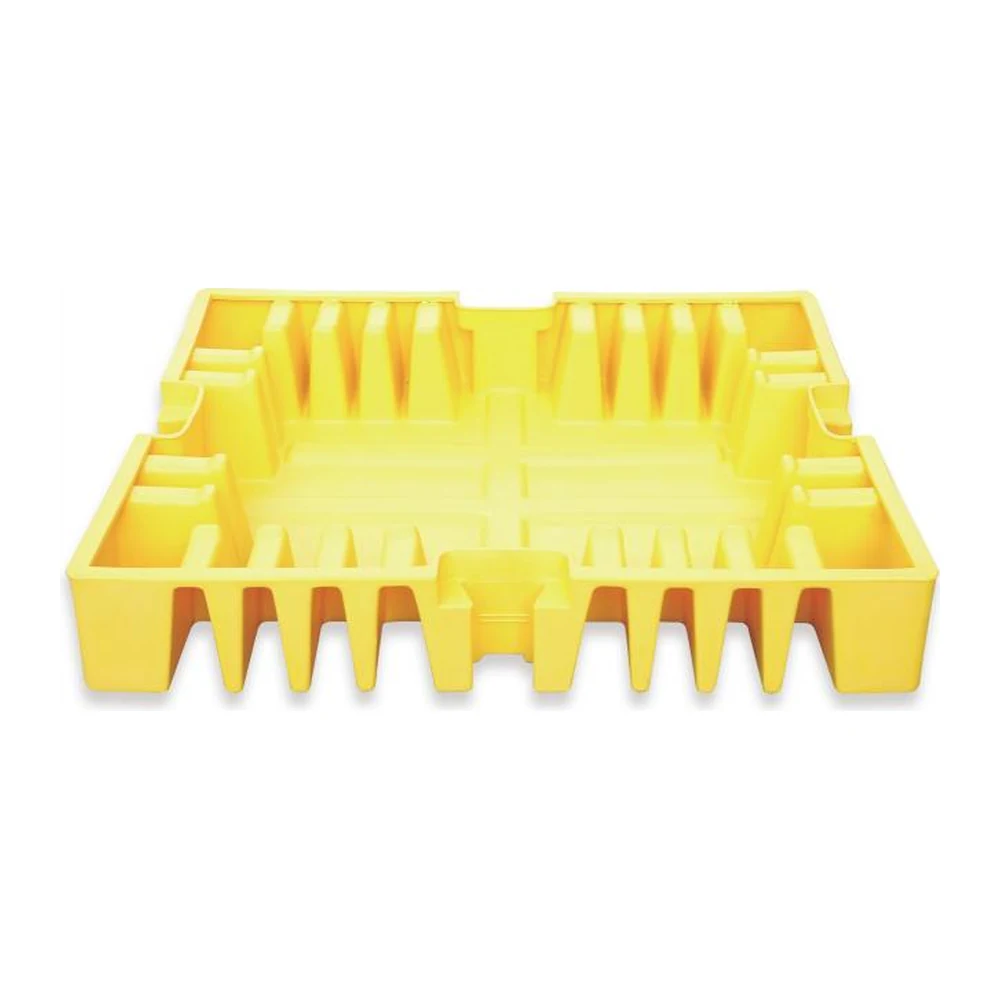

 | F21-IB-103 · 低床IBC用、連結型 | 140 × 117 × 24 cm | 250 L | UDL 2,500 kg | 27 kg |
| F21-IB-103 · 低床IBC用、ラック対応 | 125 × 105 × 20 cm | 120 L | 3,000 / 1,200 kg | 26.8 kg |

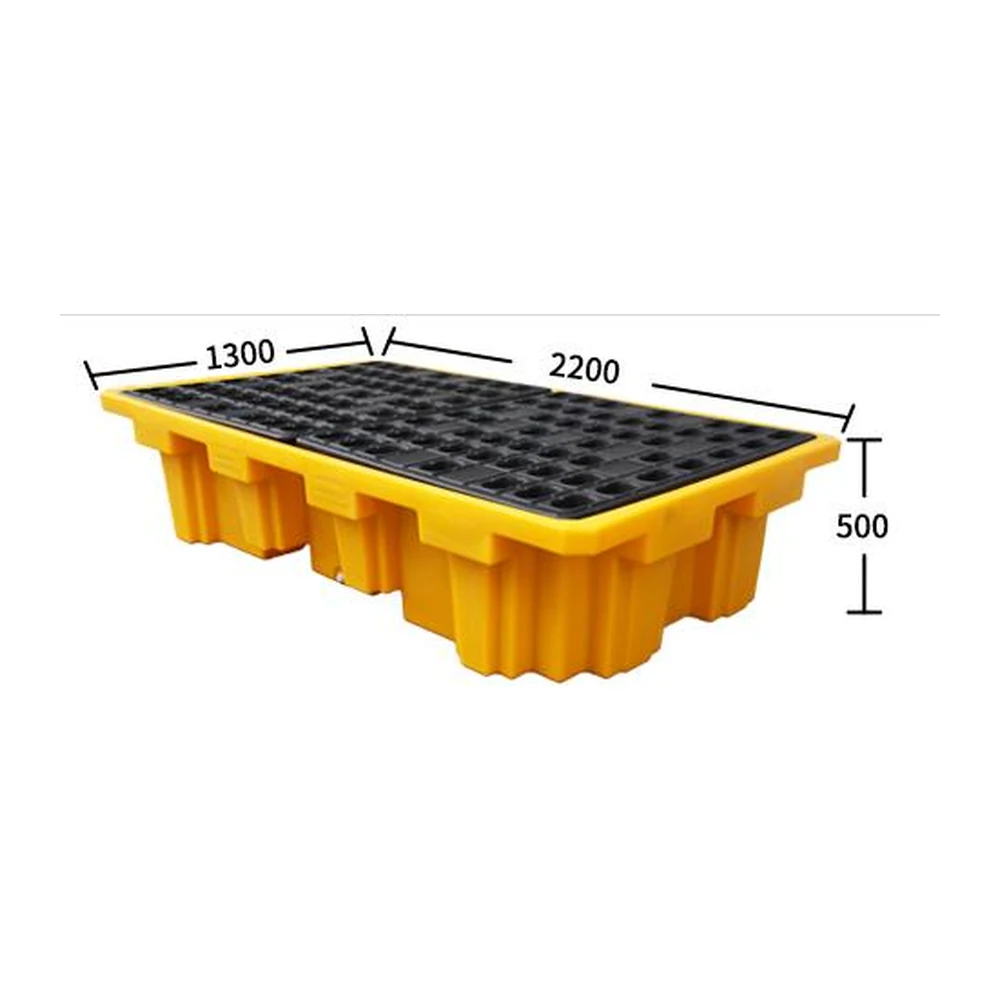

 | F21-IB-201 · IBC2基用パレット | 220 × 130 × 50 cm | 1,100 L | 6,000 / 3,000 kg | 95 kg |

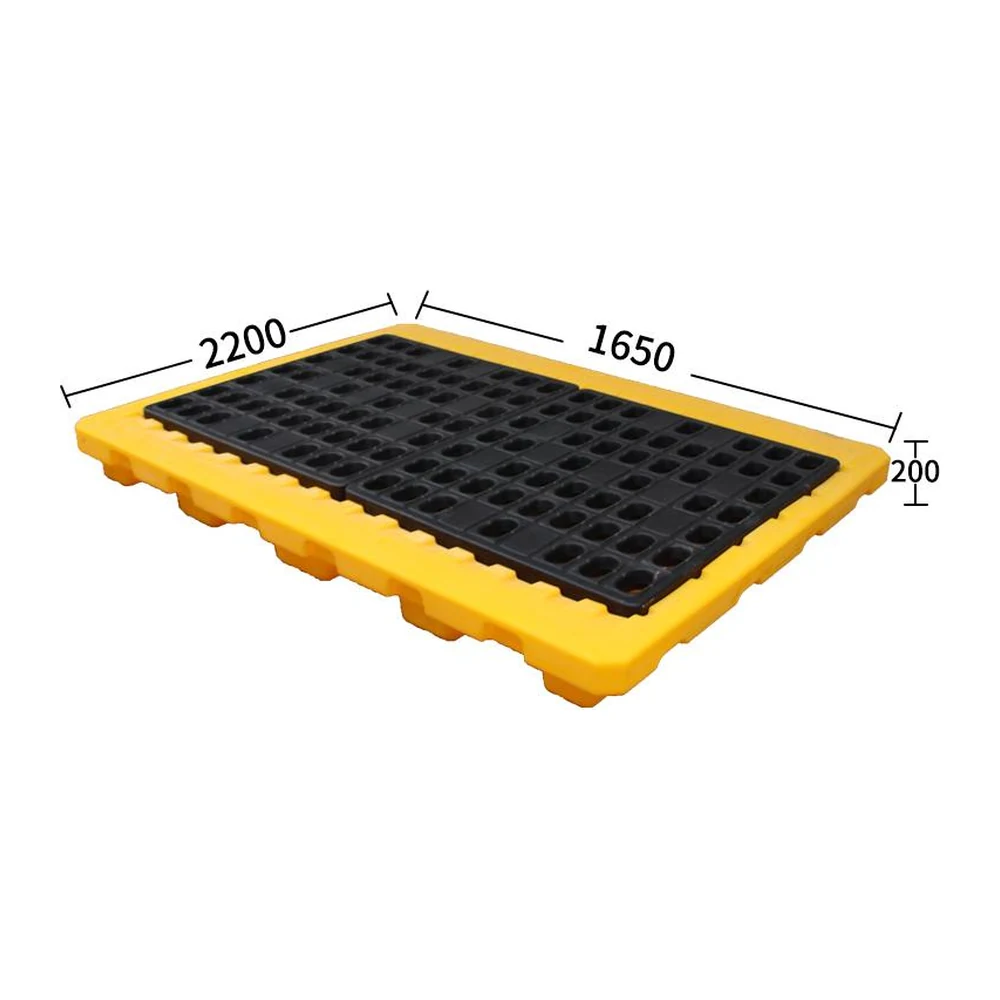

 | F21-IB-202 · 低床IBC2基用デッキ | 220 × 165 × 20 cm | 240 L | 静荷重 4,000 kg | 63 kg |

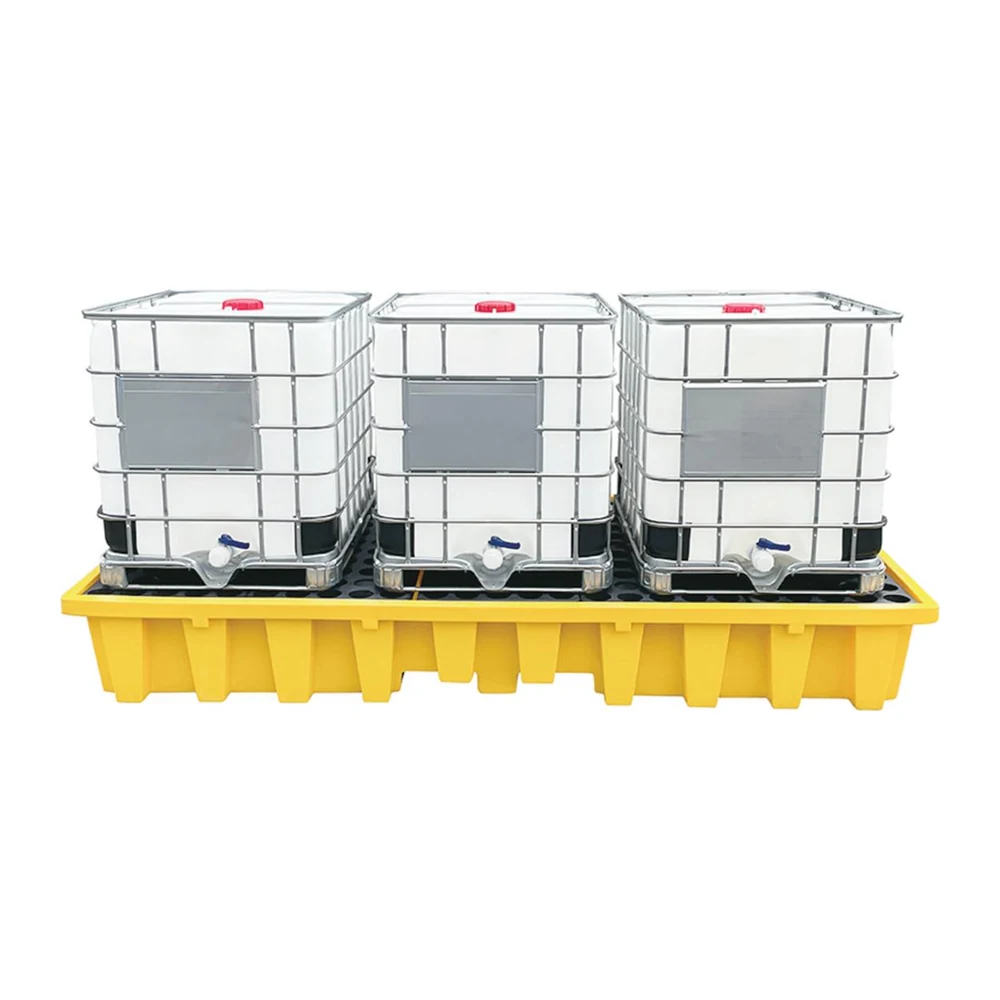

 | F21-IB-301 · IBC3基／ドラム缶10本用パレット | 340 × 160 × 46 cm | 1,600 L | UDL 4,500 kg | 158 kg |
寸法は長さ × 幅 × 高さ、重量は空重量で、いずれも公称値です。耐荷重はメーカー公表値です。これを根拠に仕様を決める前に、試験条件をお問い合わせください。防液規則との照合に使う数値は設置面積ではなく防液パン容量です。
隔壁継手により、隣接するパレットが1つの容量を共有できます。規則が最大タンクではなく保管総量に対する割合である場合、連結した250リットルの防液パン2基が、単体のパレットにはできないことを実現します。
高さ46センチなら、作業者は脚立なしでパレット上からタンクのバルブに手が届きます。IBCの抽出、サンプリング、ホース接続はすべて排出口で行われるため、この高さが保管庫の使い勝手を決めます。
1,000リットルIBCの下に高さ20センチのデッキを敷けば、充填口が標準的なフォークリフトのマストの届く範囲に収まります。背の高いパレットは、頭上空間と引き換えに防液容量を買っています。
重荷重仕様のオープン型は一体成形の立ち上がりを備えグレーチングがないため、1,000リットルのIBCでも標準的なドラム缶パレットでも載せられます。構成が変わる保管庫を1回の購入でカバーできます。
当社が出荷する各市場で、この種の容器に適用される制度です。各項目の詳細はクリックで確認できます。ここに示すのは市場が求める要件であり、この設計が実際に取得済みのものは上の仕様に記載しています。
これは仕様検討のための方向づけであり、法的助言ではなく、本設計が特定の認可を保有していることを述べるものでもありません。要件は正確な設計、内容物、仕向地によって変わり、しかも改定されます。引き合いの際に市場をお知らせいただければ、御社の仕様に何が適用されるか、当社が何を保有しているか、何を新たに取得する必要があるかを確認します。
リットル数ではなくタンクによって決まります。ケージ寸法はタンクメーカーごとに異なり、あるメーカーの1,000リットルタンクに合うパレットが、別のメーカーのケージ脚と干渉することがあります。実際に運用されているタンクをお知らせいただければ、ご発注前に適合を確認します。
隔壁継手が隣接パレット間で液体を流通させるため、250リットルの防液パンを並べれば1つの容量として機能します。単体のパレットでは到底満たせない総量割合の要求に、保管庫全体として届かせる方法がこれです。連結型ユニットにはコネクタ1個と隔壁継手2個が付属します。
高さ46センチのIBC3基用パレットです。IBCの抽出、サンプリング、ホース接続はすべて排出口で行われるため、パレットの高さが保管庫の使い勝手を決めます。背の高いパレットは、頭上空間と引き換えに防液容量を買っています。
低床のラック対応仕様のみで、ラック荷重600キログラムまでです。このレンジの他の機種にラック定格はありません。
一体成形の立ち上がりを備え、1,000リットルのIBCでも1200×1100ミリメートルのドラム缶パレットでも載せられます。タンクとドラム缶の構成が変わる保管庫を1回の購入でカバーできます。
標準IBC流出防止パレットは空の状態でネスティングできます。ほとんどが成形された空気のような製品では、これが効いてきます。お見積りの際はネスティング時のコンテナ積載数をお尋ねください。単価よりも着地原価を大きく左右します。
ご注文内容に応じてお見積りします。タンクの種類、設置箇所数、仕向地をお知らせいただければ、仕様と輸送費を併せてご回答します。
